不同升降摄像头方案剖析,押呗寄存数码评估

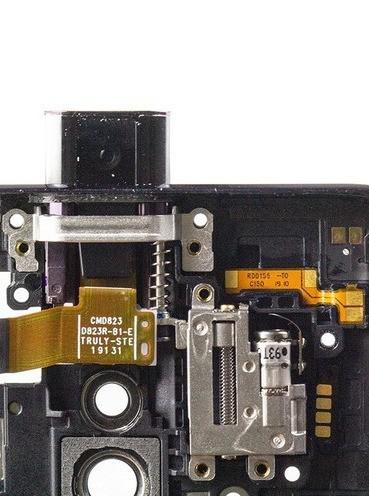

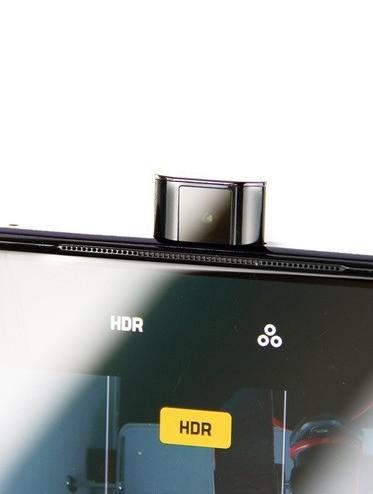

realme X的升降摄像头与我们之前拆过的手机不同,模块被固定在主板盖板上。并通过BTB连接主板。

可以看到,为了加强结构强度,realme还在步进马达和升降丝杆外添加了金属框架。

步进马达机构一览。

双轨潜望结构与屏幕之间通过4个触点相连,我个人推测这是一种静电接地的措施, 可以保护电路板。

现在我们就把马达取下来,它是双轨潜望结构执行拾升和收起动作的核心机械元件,生产成本不菲。这点从侧面展示了OPPO对上游供应链供货商的强大影响力。

OPPO Find X的双轨潜望结构的推进马达为螺旋步进电机,由Nidec (日本电产株式会社)生产,通过旋转螺旋杆实现滑块的位移。由于双轨潜望结构有阻滞结构和内部轨道以及缓冲片的缓冲,因此并没有将缓冲弹簧与之搭配。

双轨潜望结构特写。红框内即为OPPO Find X标志。而据OPPO方面表示,绿框内的突出部为一整块陶瓷,经过长期烧制、打磨以及CNC工艺处理才最终成型。

最好来看看OPPO Reno的升降式摄像头结构。

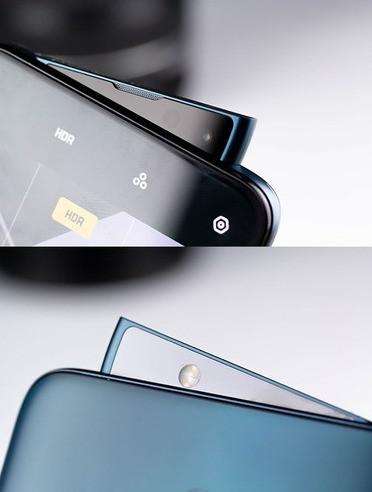

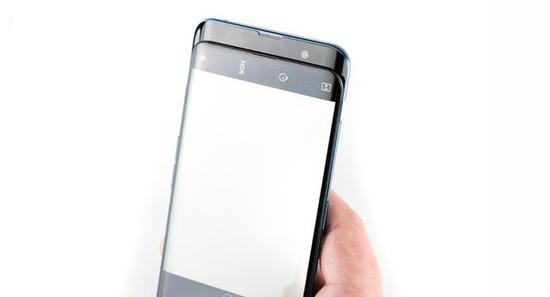

侧旋升降结构酷似莫西干头,在自拍等场景下会上升,集成了听筒、补光灯、后置摄像头等部件,提升了屏占比。感受下OPPO Reno的“海豚鳍”吧。

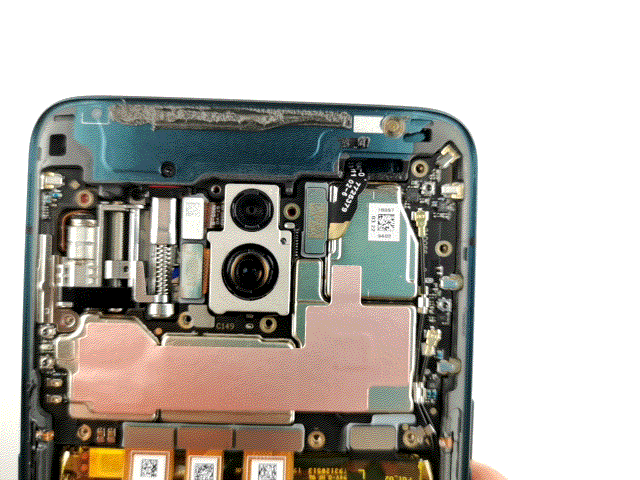

主板区域由于遭到了侧旋升降结构、步进马达以及后置双摄的挤压,显得非常紧凑,然鹅,依旧没有采用层叠主板。侧旋升降结构。上的部件通过排线与主板相连。由于主板区域的空间得到了有效控制,因此电池的空间并未缩减。

步进马达的3大单元并列,自左至右分别是马达区、传动区和弹簧区,原理与以往相同,其供应商估计还是nidec,弹簧区顶部通过长螺丝与升降结构相连。

有疑惑的话,看看官方的结构示意图基本上就一目了然了。实际上是侧旋升降结构的限位钩,可以起固定作用。刚刚拆掉的缓冲片 实际上也有防止水和异物从空腔进入机身内部的可能。

侧旋升降结构细节:

从以上几款产品来看 升降结构零件并不多,采用了模组化设计,大大降低了维修难度。从技术而言也不存在啥特别之处,而这可以说是最容易达到真全面屏的设计方案了,当然还有屏下摄像头方案,不过这种技术相对升降就有所难道,所以据已知还没有屏下摄像头手机商用。

押呗寄存平台,同城服务平台。将为大家提供大多数码 产品最新资讯及数码产品的回收价值评估,有需求了解的用户可以关注下哦。
